RGB-Pipe

Aus Hackerspace Ffm
Wechseln zu: Navigation, Suche

Projekt-Idee

Die Idee dieses Projektes beruht auf dem Projekt Rundbuntplasma von Tut. Es soll der Aufbau des Rundbuntplasma vereinfacht werden. Dazu werden die LPD8806 RGB-LED-Ketten linear auf einen Träger aufgebracht und nicht auf einen Träger aufgewickelt. Die RGB-LED-Ketten können leichter befestigt werden und die Positionierung der einzelnen LEDs in der Software gestaltet sich hierdurch auch einfacher.

Technische Konstruktion

Hardware

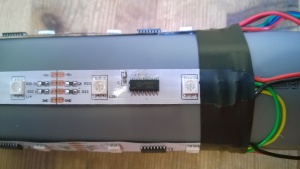

RGB-Pipe DM 201405 01.jpg

Als Grundträgermaterial für die LED-Stripes dient ein einfaches Abflussrohr aus dem Baumarkt mit einem Durchmesser von 50mm und einer Länge von 1,50m. Dies wurde an beiden Ende auf 1,20m gekürzt um ein sauberes gleichmäßiges Rohr zu bekommen. Auf diesem Rohr werden die 5 RGB-Stripes, welche jeweils 1m lang sind, im gleichen Winckelabstand und jeweils parallel zueinander angebracht. Hierbei ist zu beachten, dass die einzelnen LEDs der Stripes auf jeweils gleicher Höhe auf dem Trägermaterial liegen, um später ein harmonische Farbbild zu erzeugen. Weiterhin sind auch die Stripes jeweils zueinander um 180 Grad zu drehen, um diese später bei der Ansteuerung in Reihe schalten zu können. Um die Stripes zu befestigen wurden verschiedene Wege ausprobiert. Als die zwei besten erwiesen sich, das etwas dickere Doppelseitige-Klebeband oder einfach auch die Heisklebe-Pistole. In diesem Fall haben wir uns bei dem Prototypen für die einfache Variante der Heisklebe-Pistole entschieden. Zusätzlich wurden die Stripes mit Isoliertband im gleichmäßigen Abstand fixiert.

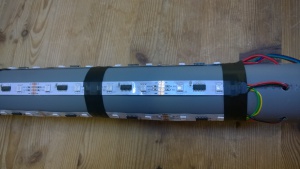

RGB-Pipe DM 201405 02.jpg

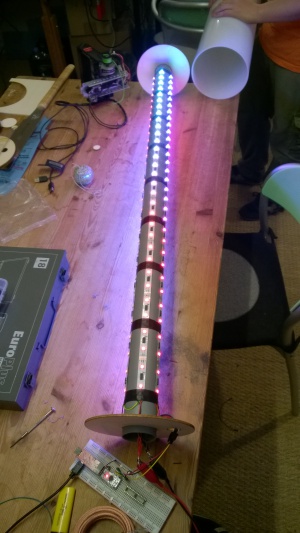

RGB-Pipe DM 201405 03.jpg

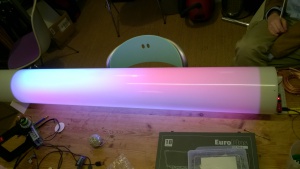

RGB-Pipe DM 201405 04.jpg

Software
